用干布(不能用濕布)擦去搪玻璃層表面的灰塵，在正常光線(xiàn)下觀察，搪玻璃面越光亮越好。如果瓷面如鏡可照清人的臉面則為優(yōu)品；再仔細(xì)觀察搪玻璃層表面應(yīng)無(wú)以下缺陷：
a.應(yīng)致密無(wú)微小氣孔；
b.應(yīng)無(wú)釉瘤、鼓泡、無(wú)擦不掉的雜質(zhì)和明顯的色澤不均；對(duì)于6300L以上的大規(guī)格閉式罐，瓷層表面，特別是人孔、上接環(huán)部位、下接環(huán)部位、底部封頭對(duì)焊縫部位和下液口部位的瓷面最好無(wú)線(xiàn)狀的條紋；瓷面無(wú)明顯的劃痕。
c.搪玻璃面的焊縫應(yīng)無(wú)明顯的凸起。在這里告訴大家一個(gè)專(zhuān)業(yè)知識(shí)，金屬基體凸起部位(也就是外圓弧部位)的搪玻璃層在較高溫度下，由于搪玻璃層和金屬基體熱膨脹系數(shù)的差異，會(huì)受到拉應(yīng)力的作用，而搪玻璃層是脆性材料，抗拉應(yīng)力的性能很差。因此，在金屬基體上盡量減少凸起部位的出現(xiàn)，凸起的焊縫應(yīng)盡量磨平。
d.搪玻璃面不應(yīng)有明顯的凹坑。凹坑是修磨鐵胎金屬基體表面的缺陷留下的，凹坑越多，說(shuō)明所用的鋼板的表面質(zhì)量差，這種鋼板不適宜用于搪玻璃設(shè)備。
e.搪玻璃層表面不得有明顯的劃痕。劃痕在中國(guó)制造的搪玻璃設(shè)備上普遍存在，這是因?yàn)檫M(jìn)入搪玻璃設(shè)備的所有人員沒(méi)有換穿軟質(zhì)、潔凈鞋的意識(shí)，在國(guó)外制造廠，進(jìn)入設(shè)備的人員要換軟底鞋，或不能穿鞋，嚴(yán)禁隨聲帶入硬質(zhì)物件。這是因?yàn)?，搪玻璃層的表面是最致密、?qiáng)度最高的，一旦表面遭到嚴(yán)重劃傷，就形成薄弱環(huán)節(jié)，容易遭到應(yīng)力的破壞。

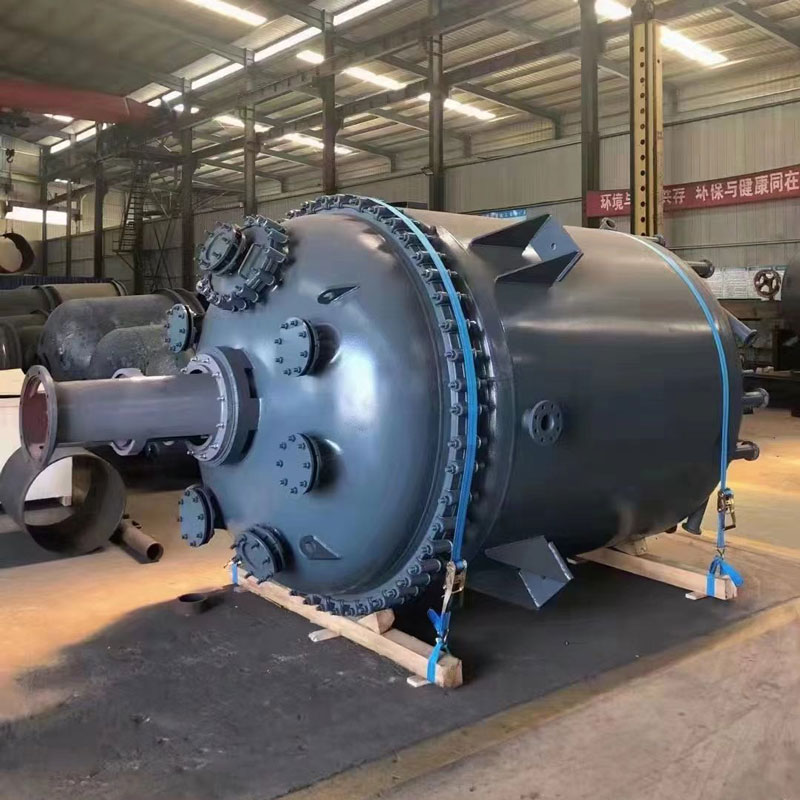

.png)
